Схема нульмодемного кабеля

Перепрошивка большинства САТ ресиверов просто невозможна без Нульмодемного кабеля (RS-232) 9pin, этот кабель соединяет ПК с ресивером, ним также можно соединить ресиверы между собой. Если у вас нет возможности купить такой кабель (т.к. он продается только в специализированных радиомагазинах) или просто не устраевает длина его можно изготовить самостоятельно, взяв в руки паяльник и предварительно купив пару разъемов(RS-232) и необходимый метраж провода, например витой пары. Для большинства типов ресиверов существует единная схема роспайки нульмодемного кабеля, которая состоит из трех проводов, двое из которых перепутаны между собой (5-5, 2-3, 3-2). Ниже предоставлена схема

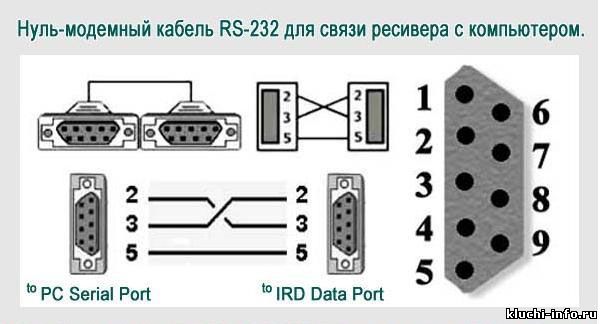

1. Стандартная, наиболее распространенная 2-3, 3-2, 5-5.

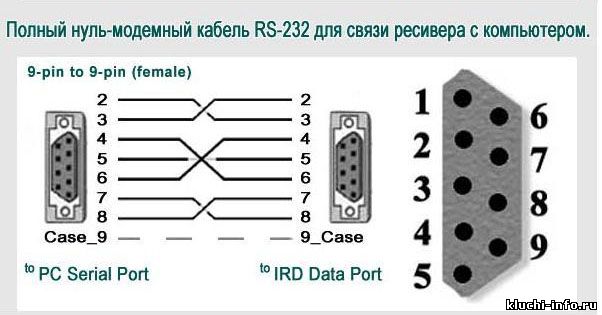

2. Полная распайка 2-3, 3-2, 4-6, 5-5, 6-4, 7-8, 8-7, 9-9. Подойдет также для соединения двух компьютеров , маршрутизаторов и другого оборудования. Является более универсальным.

Для тех читателей кто решил самостоятельно изготовить парочку нульмодемных кабелей дадим основные рекомендации по изготовлению :
1. Соединение корпусных выводов следует производить всех или почти всех, т.к. при этом улучшается надежность передачи данных и повышается общая помехозащищенность.
2. Лучше всего использовать экранированный кабель, а не просто многожильный.
3. В большенстве ресиверов используется всего 3 провода, а неиспользуемые выводы лучше не подпаивать, но желательно заизолировать от других выводов.
4. Будьте внимательны при переделке и использовании заводских кабелей так как у них могут быть перепутаны дата-пины 2,3.

________________________________________________________________________________________

Вообще в наше время нульмодемный кабель купить не так сложно... удачной прошивки...
